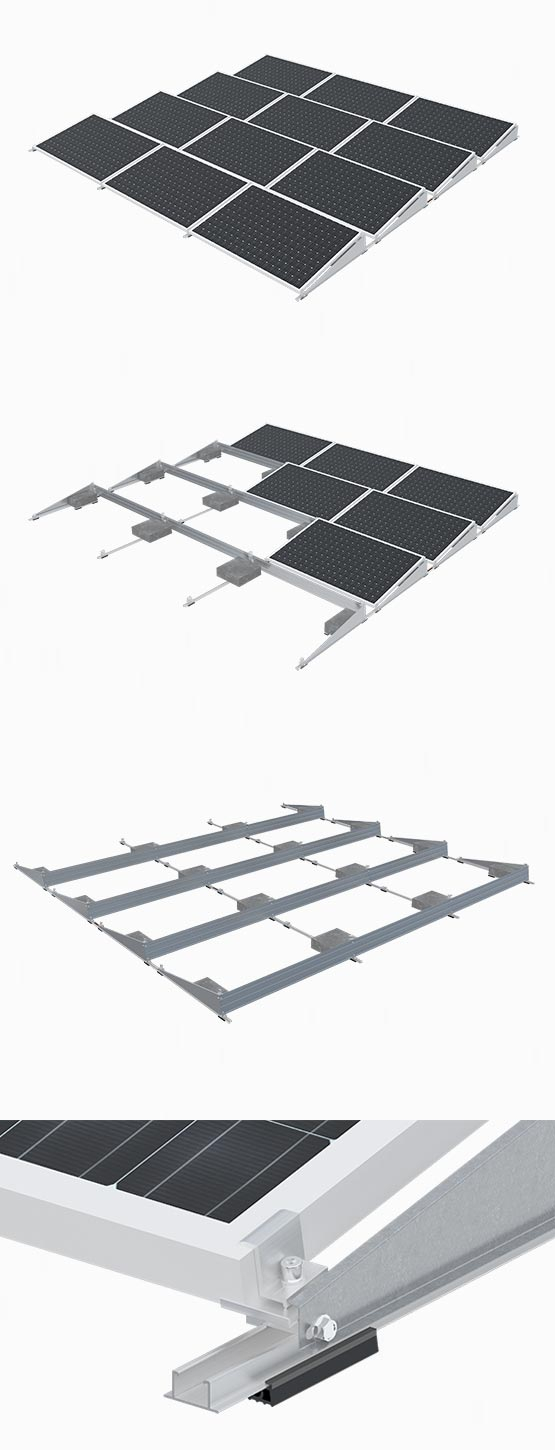

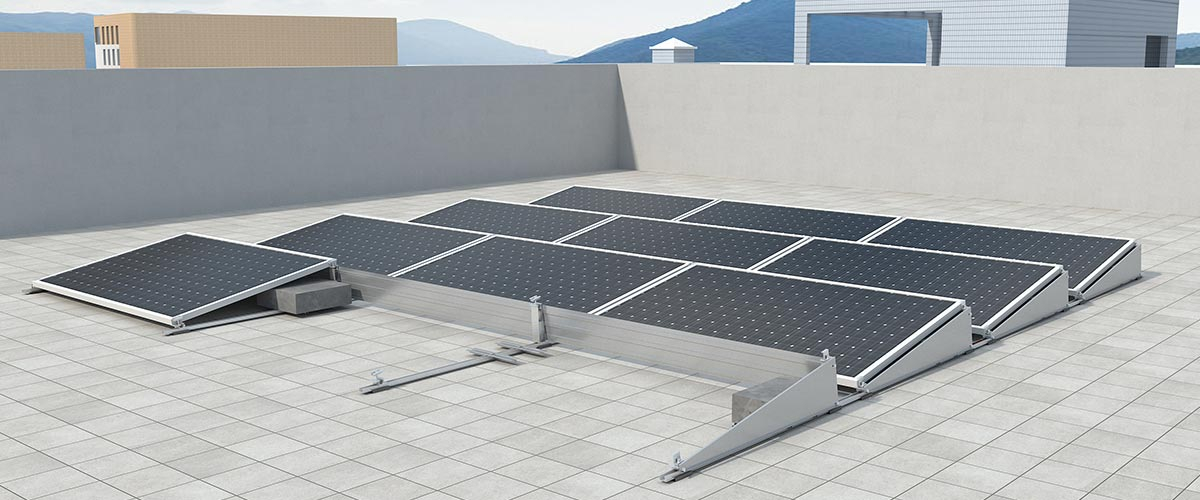

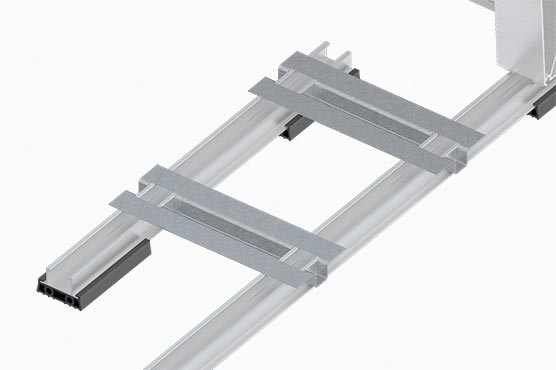

平屋頂太陽能壓載支架系統(全擋風可選)是為平屋頂開發的一款非穿透性解決方案。結構采取多面擋風設計,穩固性高,可按當?shù)仫L(fēng)壓選配擋風板。系統主要匹配歐美小板型短板組件,采取短邊固定方式。配件高度預裝,治具限位組件配合連接件可免工具快速組裝,提升安裝效率,降低施工成本。系統提供雙邊壓載板、壓載支撐板、角鋁固定水泥塊三種壓載方式選擇,滿足不同安裝環境需求。
與其余矩陣系統相比,該系統最大的特點是多面擋風和免工具安裝的特性,助力提升系統抗風性能和安裝效率。
1、矩陣設計
安裝無需穿透屋頂,三種壓載方式靈活選擇,可復制矩陣結構安裝減輕系統壓載重量。
2、抗風性高
兩側及背面設有擋風板,結合矩陣壓載可提高系統的抗風性。
3、快速安裝

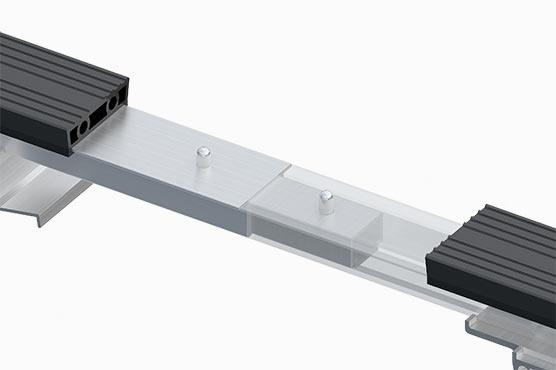

治具限位組件可免工具快速組裝連接件,提升安裝效率。
4、節約成本
高度預裝和免工具組裝連接件方式降低現場施工難度,大大減少成本。
技術參數  | |
安裝地點  | 混凝土平屋面  |
安裝基礎  |
  |
安裝角度  | 10°  |
    風荷載  | 44m/s  |
雪荷載  | 1.6KN/㎡  |
離地高度  |
  |
適用組件類型  | 有框  |
組件排版方式  | 橫排  |
設計標準  | AS/NZS 1170,DIN 1055,JIS C8955:2017,  |
International Building Code IBC:2009,  | |
California Building Code CBC:2010;  | |
支架材質  | AL6005-T5 (表面陽極氧化)  |
緊固件材質  | 不銹鋼SUS304  |
零配件材質  | AL6005-T5 (表面陽極氧化)  |
支架顏色  | 自然銀色或根據客戶要求著色  |
系統質保  | 10年  |
