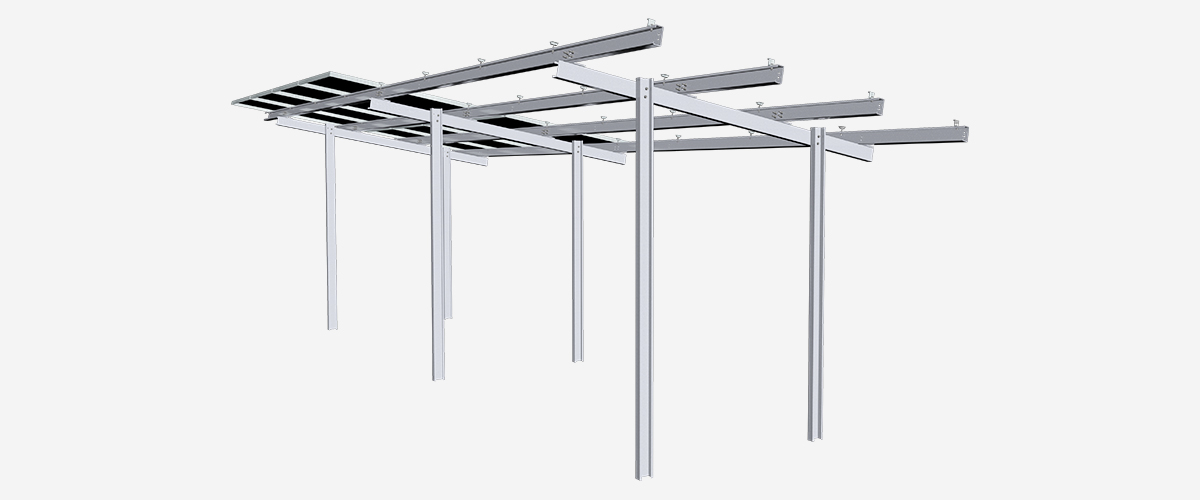

地面光伏支架系統GT7主要由碳鋼材質制成,表面采用熱鍍鋅或鍍鎂鋁鋅工藝處理,具有良好的穩定性、成型性以及抗腐蝕能力。系統適用于大型商業及公共事業電站的安裝。主體采用C型立柱,結構設計保障系統強度,同時兼顧靈活性和性價比,兼容市面上不同光伏組件。
1、獨特設計

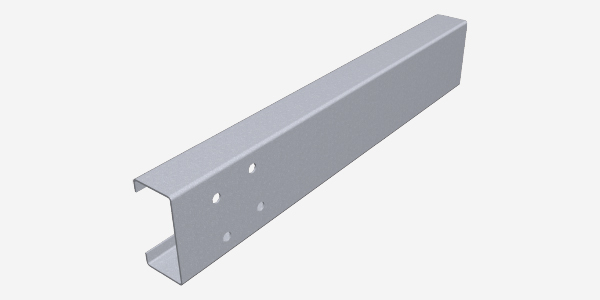

系統采用C型立柱打入地面,無需另外增加基礎安裝,結構適應性強,可應用于多種土壤及斜坡地形安裝。
2、結構穩定
碳鋼材質制造的結構堅硬穩定,具有較強的耐腐蝕性。
3、靈活調整
結構設計簡單,安裝可靈活調整系統角度,進一步提高組件的光照時間。
4、預裝組件
大部分組件在出廠前預組裝,只需拼接即可,降低現場安裝難度,節省時間和成本,提升性價比。
技術參數  | |
安裝地點  | 地面  |
安裝基礎  | C型立柱  |

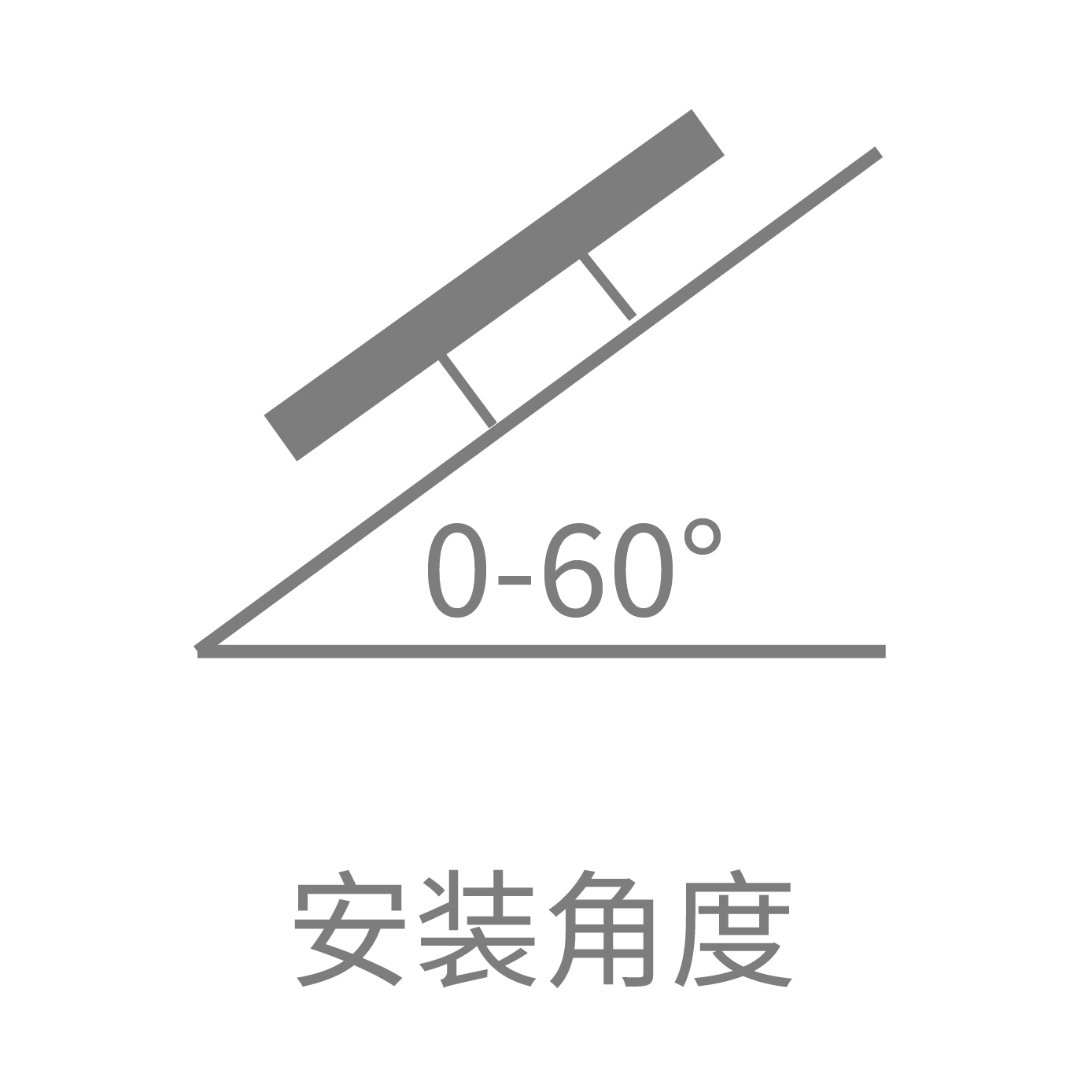

安裝角度  | 0-60°  |
    風荷載  | 60m/s  |
雪荷載  | 1.6KN/㎡  |

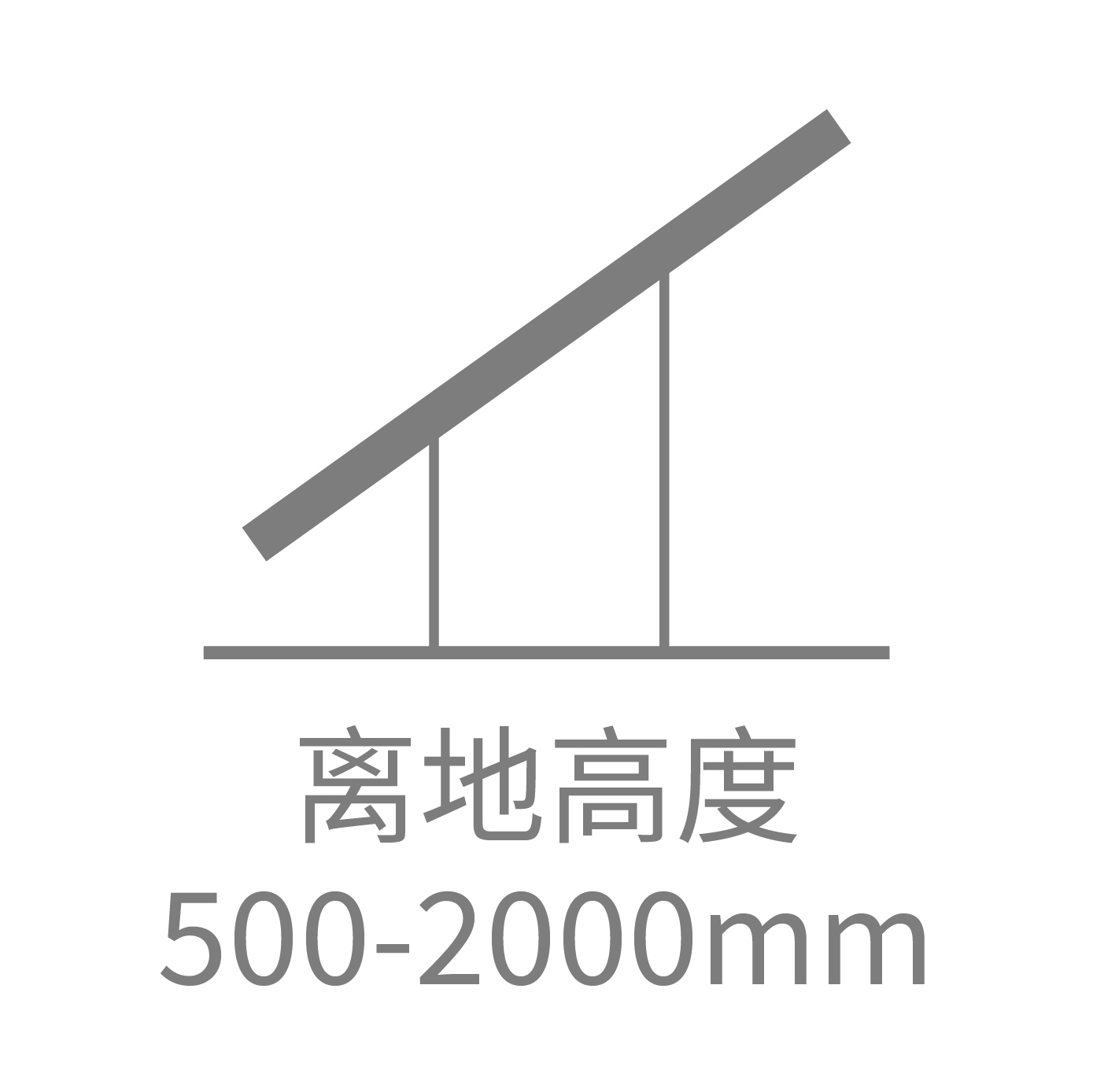

離地高度  | 500-2000mm  |
適用組件類型  | 有框,無框  |
組件排版方式  | 橫向,豎向  |
設計標準  | AS/NZS 1170,DIN 1055,JIS C8955:2017,  |
International Building Code:IBC 2009,  | |
California Building Code:CBC 2010;  | |
支架材質  | Q235B(熱浸鍍鋅)  |

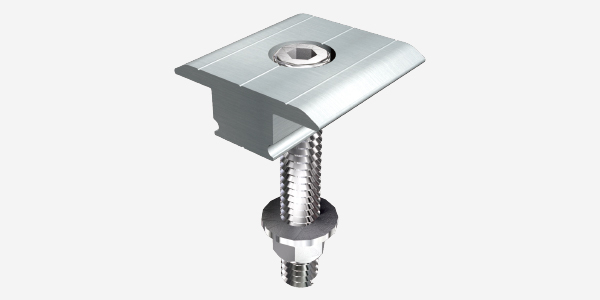

緊固件材質  | SUS304&熱浸鍍鋅  |
零配件材質  | AL6005-T5 (表面陽極氧化)  |
支架顏色  | 自然銀色或根據客戶要求著色  |
系統質保  | 10年  |
邁貝特的專業銷售團隊將提供基本的產品介紹與培訓。
邁貝特銷售團隊將提供安裝指導和在線服務。
邁貝特將提供10年的質量保證和5年的產品保修。
陣列布局可以是水平的。
與市場上所有主要部件兼容。
