漂浮支架系統 G5 系列可應用于湖泊、水庫、采煤沉陷區等現有水域。系統由浮筒和支架組成,浮筒采用高密度聚乙烯(HDPE)材質,具有高強度、耐腐蝕、抗疲勞、低吸水率、良好的化學穩定性等優點。導軌與支架材質有鋁合金、鍍鋁鎂鋅可選,有良好的防腐性能和輕便美觀的特點。
我們的浮體通過抗拉拔力、抗老化、抗紫外線、氣密性測試、高低溫循環、抗沖擊等行業檢測標準,耐候性強,使用壽命長達25年。在浮筒與浮筒間采用嵌入式結構固定,整體連接更加穩固。模塊化設計可支持橫排同向、對稱排布,可提高水域覆蓋率,增加裝機量,提高發電效率。

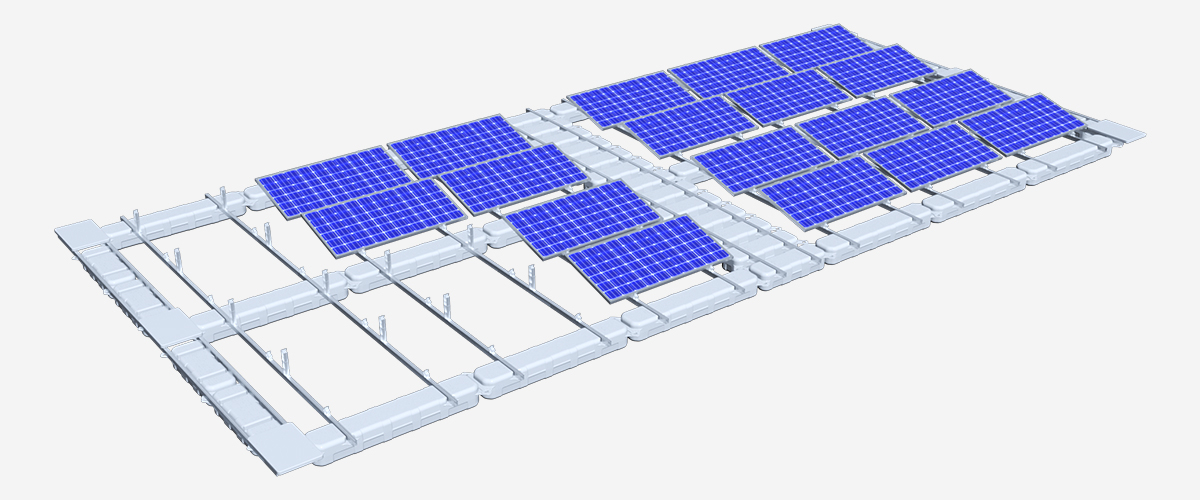

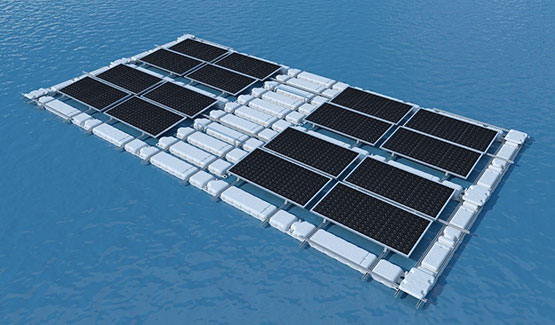

G5A 場景
G5A是采用浮筒(HDPE)+鋁合金材質的軌道,而G5M是采用浮筒(HDPE)+鍍鋁鎂鋅材質的軌道,排布均可以根據需求設計方案。與G5A相比,在原有浮筒基礎上減少高度,滿足浮力且不減少電池板離水面高度的同時降低成本,可應用于降雪較少/無雪地區。

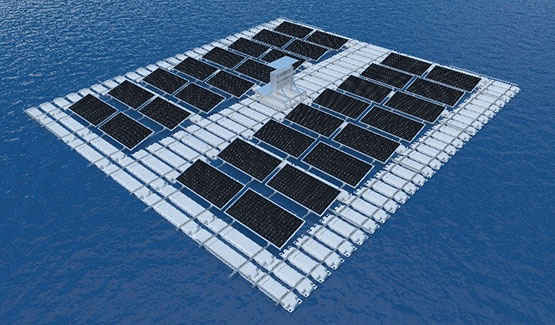

G5M 場景
1、選材優質:浮體采用高密度聚乙烯材料,環保無污染,使用壽命長;鋁合金支架防腐防銹,輕便美觀。
2、創新結構:模塊化設計,浮筒之間采用嵌入式結構固定;卡槽式結構確保支撐腿最大限度固定組件,通過增大單個浮體尺寸,將浮體浮力提升至150kg/個以上。
3、多樣排布:模塊化結構支持多種陣列組合,可根據實際需求設計排布方案,最大化增加安裝容量和發電量。
4、高安全性:浮體走道進行加寬、防滑設計,安裝和運維更安全。
5、角度可調: 5°、10°、12°、15°多種角度可選安裝,以適應當?shù)卣丈錀l件,系統兼容所有規格的太陽能板。
6、高耐候性:浮體通過多種行業測試標準,在高溫、高濕、高海拔、沙塵、鹽霧等多種自然環境下高效穩定運行。
技術參數  | |
安裝地點  | 湖泊、水庫等水面安裝  |
安裝基礎  | 浮筒及鋁合金/鍍鋁鎂鋅支架  |
安裝角度  | 5°、10°、15°  |
    風荷載  | 60m/s  |
雪荷載  | 0.5KN/㎡  |
適用類型  | 有框&雙玻  |
組件排布  | 橫排、同向、對稱半鋪  |
最大適應  | 電池板 2420mm x 1300mm  |
設計標準  | AS/NZS 1170,DIN 1055,JIS C8955:2017,  |
International Building Code:IBC 2009,  | |
California Building Code:CBC 2010;  | |
主體材質  | HDPE、鋁合金  |
緊固件  | SUS304不銹鋼  |
零配件  | AL6005-T5 (表面陽極氧化)  |
支架顏色  | 灰白色或根據需求定制  |
浮筒浮力  | >150KG/個  |
系統質保  | 10年  |
MRac 浮動支架系統 G5A 將通過錨定系統進行固定。通常我們選擇水下錨點,但也可以選擇水上錨點。錨固系統將根據客戶水域情況進行設計。

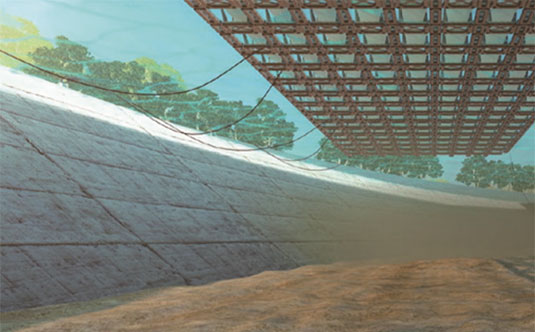

水上錨點(岸錨)

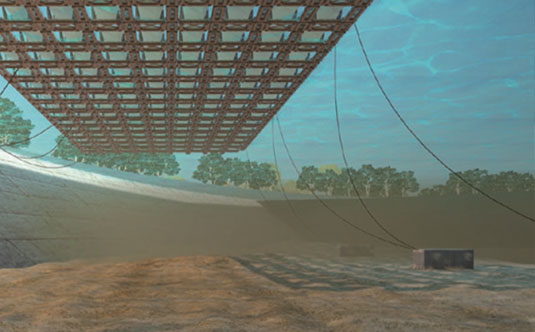

水下錨點(沉錨)
