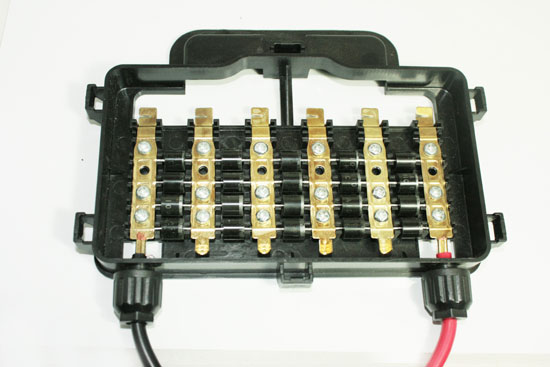

光伏接線盒是太陽能電池板(組件方陣)和太陽能充電控制裝置之間的連接器。主要作用是將太陽能電池產生的電力與外部線路連接，分為分晶體硅接線盒、非晶硅接線盒、幕墻接線盒，由盒體、線纜及連接器三部分構成。



光伏接線盒的功能

光伏組件接線盒主要是由接線盒與連接器兩部分組成，主要功能是連接并保護太陽能光伏組件，同時將光伏組件產生的電流傳導出來供用戶使用。接線盒應和接線系統組成一個封閉的空間，接線盒為導線及其連接提供抗環境影響的保護，為帶電部件提供可接觸性的保護，為與之相連接的接線系統減緩拉力。附加功能為保護組件引出線，防止熱斑效應。

光伏接線盒的認證

秉著為用戶提供安全、快捷、可靠的連接解決方案，產品必須通過TUV 、IEC認證和國家認證。目前，對光伏接線盒產品質量的考核來自于TUV、UL認證等。國內各大接線盒生產商也都在致力于研發為用戶提供更為安全、快捷、可靠的連接方案的接線盒，也都在為其研發的產品能通過TUV、UL等的認證而努力。

光伏接線盒的特性

1、外殼采用進口高級原料生產，具有極高的抗老化，耐紫外線能力;

2、適用于室外產時間惡劣環境條件下的使用，使用實效長達30年以上;

3、根據需要可以任意內置2～6個接線端子;

4、所有的連接方式采用快接插入式方式連接。

光伏接線盒的作用

接線盒用于連接電池方陣和充電控制裝置。因而一般來說需要暴露在戶外，需要經受各種環境變化的影響。另外，接線盒自身的電子元件會產生熱量，因而接線盒內外會產生極大的壓差。天氣的影響會加劇內外壓差的變化。從而需要與大氣連通來平衡內外壓差以防止內部電子原件性能和接線盒密封性能受到影響。同時，又需要阻擋來自于外部環境中的水及灰塵等固體及液體污染物。

1、增強組件的安全性能

2、密封組件電流輸出部分(引線部分)

3、使組件使用更便捷、可靠

光伏接線盒的選擇

光伏接線盒的選擇主要看組件的電流大小，一個是工作的最大電流，一個是短路電流，當然短路電流時組件能夠輸出的最大電流，按照短路電流核算接線盒的額定電流應該是安全系數比較大的，按照最大工作電流算接線盒的話就是安全系數小一點。



總結

接線盒作為連接器，起到連接太陽能組件與逆變器等控制裝置的橋梁作用。接線盒內部通過接線端子和連接器將太陽能組件產生的電流引出并導入到用電設備中。為了盡量減小接線盒對組件功率的損耗，接線盒所用的導電材料要求電阻小，和匯流帶引出線的接觸電阻要小。
